Оборудование для производства бетонных труб, диаметр до 1500 мм, длина до 2500 см. VVIHY Multicast SCC 150, Hawkeye Pedershaab, Дания.

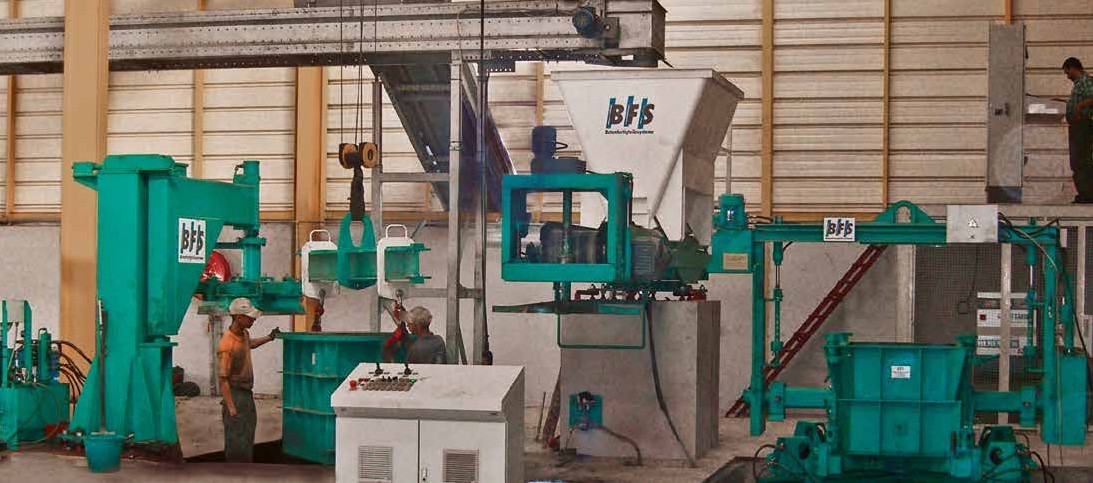

VIHY Multicast SCC 150 — это стационарная вибрационная машина для производства высококачественных бетонных труб диаметром до 1500 мм (60 дюймов)
Машина представляет собой ручную машину, в которой бетоноподающий механизм вручную устанавливается на место и заливает бетон поверх сердечника, затем скребок вращается и проталкивает бетон в формовочное оборудование.

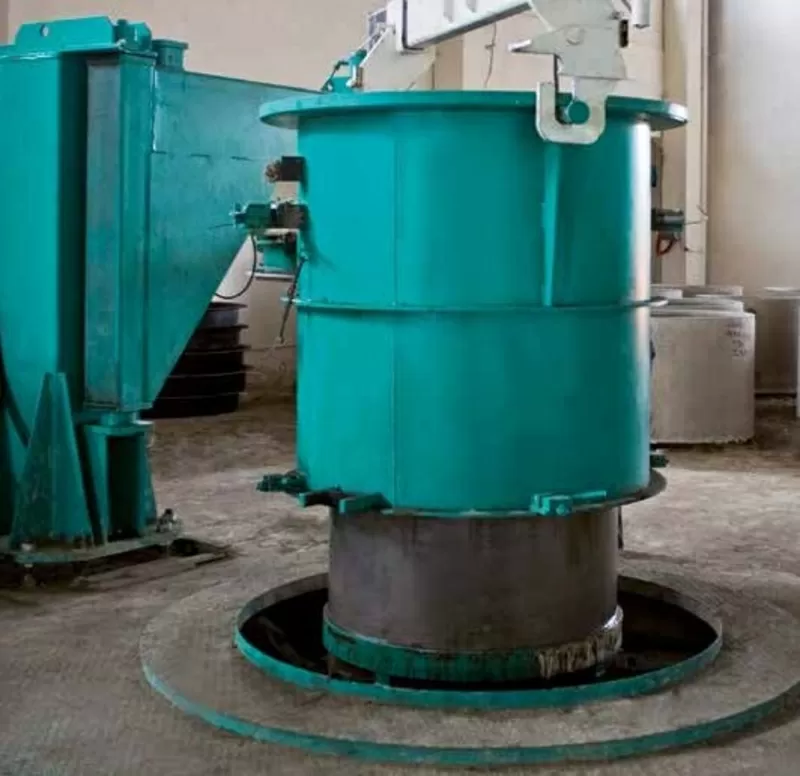

После заполнения и прессования они снимают форму с помощью мостового крана и устанавливают форму с поддоном и трубой, затем открывают замки поддона и снимают форму, оставляя трубу на поддоне, затем устанавливают внутреннее и внешнее установочные кольца там, где они должны находиться в течение часа, после чего их можно снять, а трубу оставляют на месте для затвердевания в течение следующих 12 часов.
Затем берут внешнюю форму, поместят ее на новый поддон и заблокируют замки поддона, затем поместят внешнюю форму и поддон в машину, и процесс начнется заново.

Все оборудование для форм было указано для труб с раструбом и втулкой, и от Диаметра 600 мм до диаметра 1200 мм включено специальные установочные кольца, которые будут использоваться как для футеровки GRP, так и для обычных труб. Они сконструированы для поддержки дальше в трубу для поддержки перехода от футеровки GRP к бетону. Также указаны два специальных защитных щитка, один для использования при производстве с футеровкой GRP, а другой для использования при производстве без футеровки.

По техническому заданию Покупателя может быть вариант оборудования с полной автоматизацией и другими размерами изделий.

Стандартные характеристики машины
VIHY Multicast SCC 150 поставляется в стандартной комплектации со следующей конфигурацией:
Бетонный бункер объемом 2900 литров.

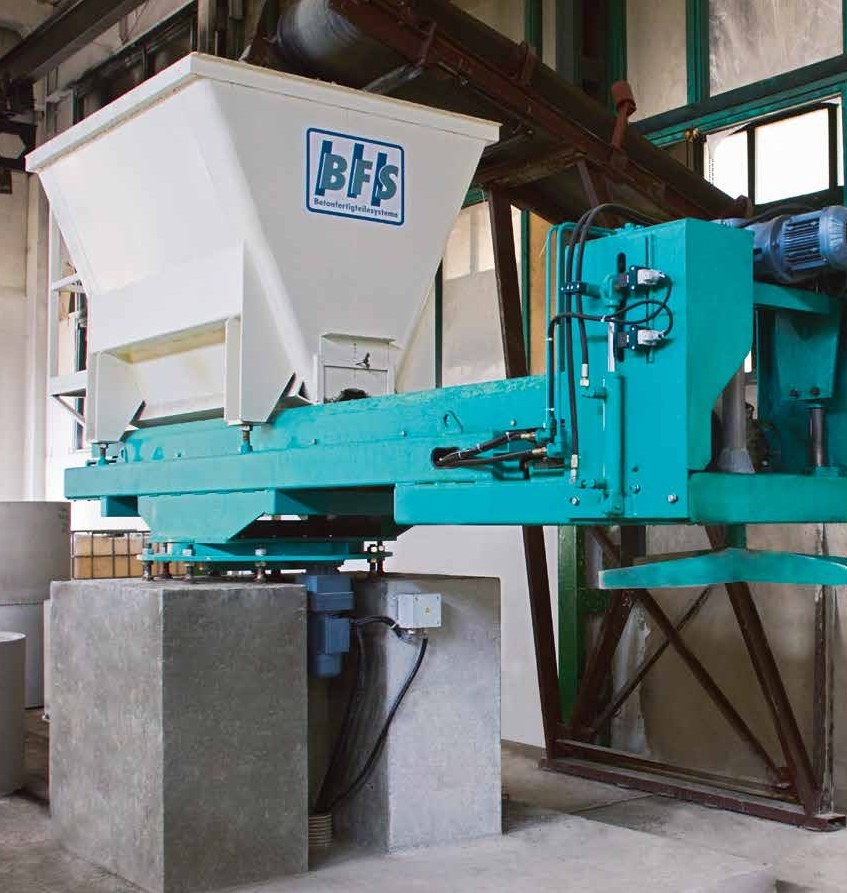

Электрический бетонопитатель со скребком для прямого заполнения труб всех диаметров. Оснащен ручкой для ручного поворота внутрь/наружу.
Электроприводная, синхронизированная система вибрации сердцевины VIHY с подшипниками с масляной смазкой и с ручным регулированием частоты скоростей вибратора.
Механическая подъемная система для размещения изделий различной длины.

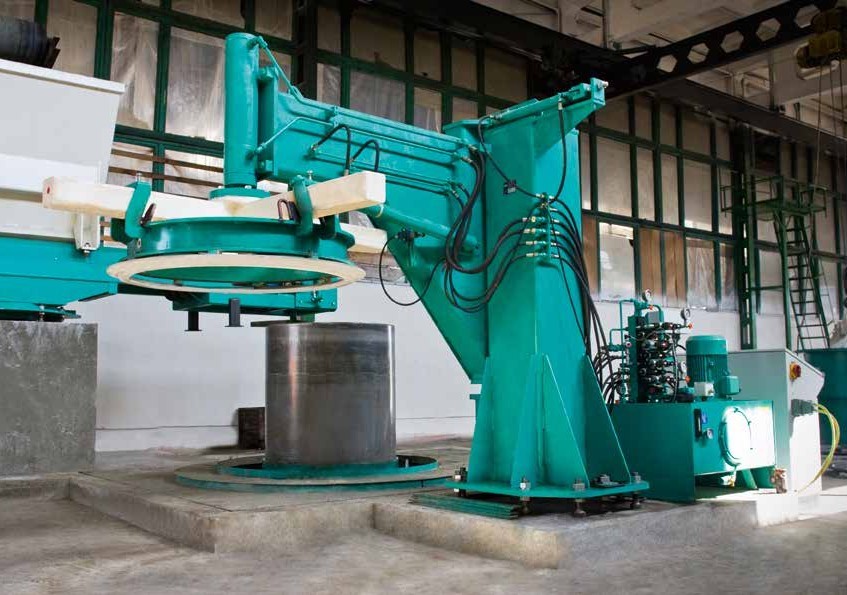

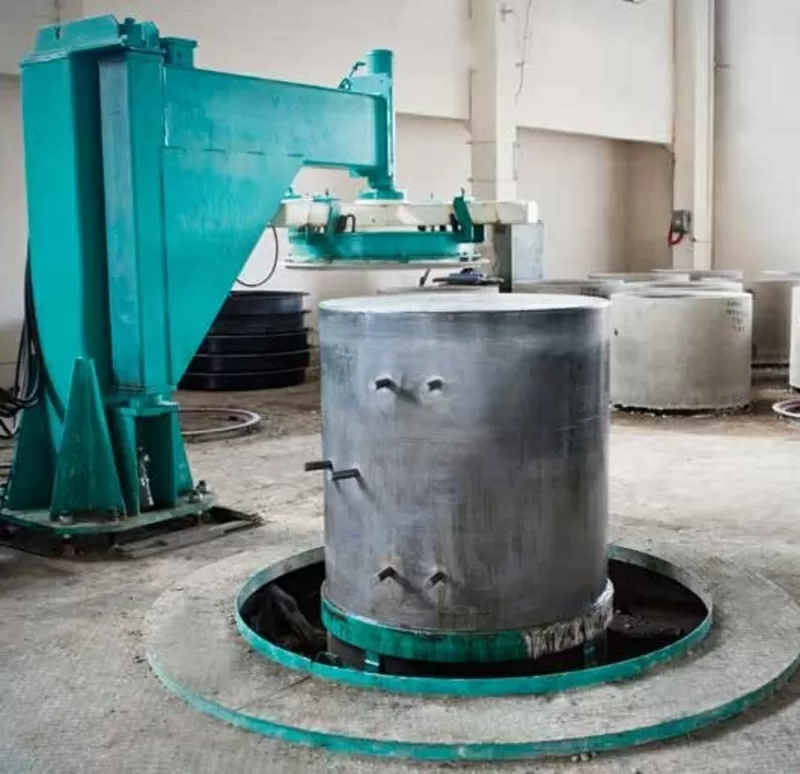

Гидравлическое прессовочное/качательное устройство для формирования патрубков с механическим управлением длиной трубы. Оснащен ручкой для ручного поворота внутрь/наружу.

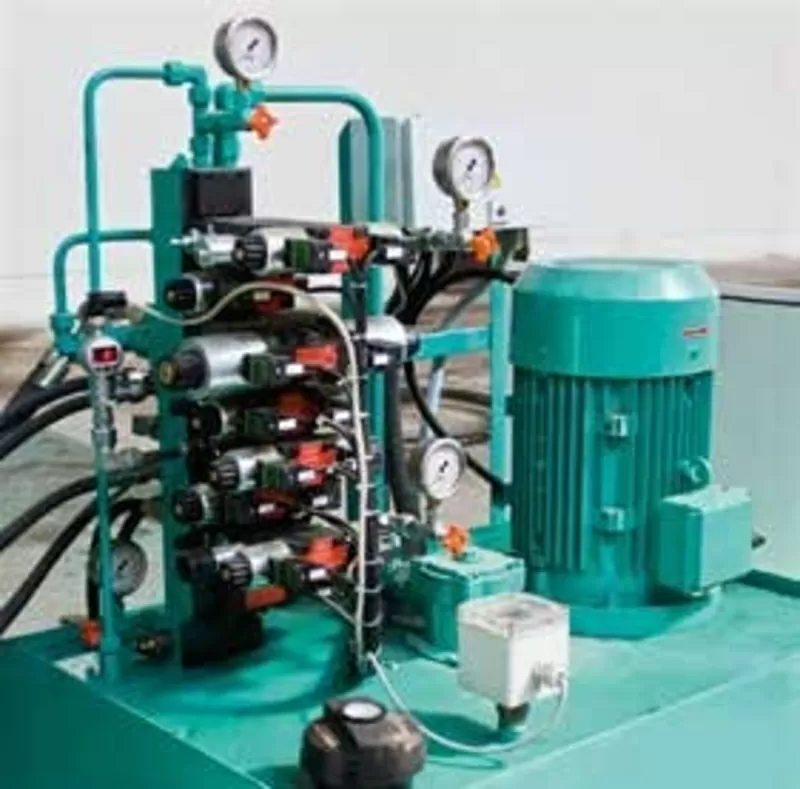

Гидравлический блок питания для привода прессовочного/качательного устройства.
Ручное управление с соответствующими ручками, размещенными на питателе и прессующее/качающее устройство.
Крышки ямы, включая лестницу в яму для легкого и безопасного доступа к машине и форме.
Совместимость формы со всеми машинами Multicast SCC.

Основные характеристики машины
Вертикальный процесс литья
Подача бетона лентой
Уплотнение синхронизированной вибрацией сердечника
Гидравлическое прессование и колебание профиля втулки
Ручное управление
Распалубка мостовым краном
Транспортировка продукции мостовым краном

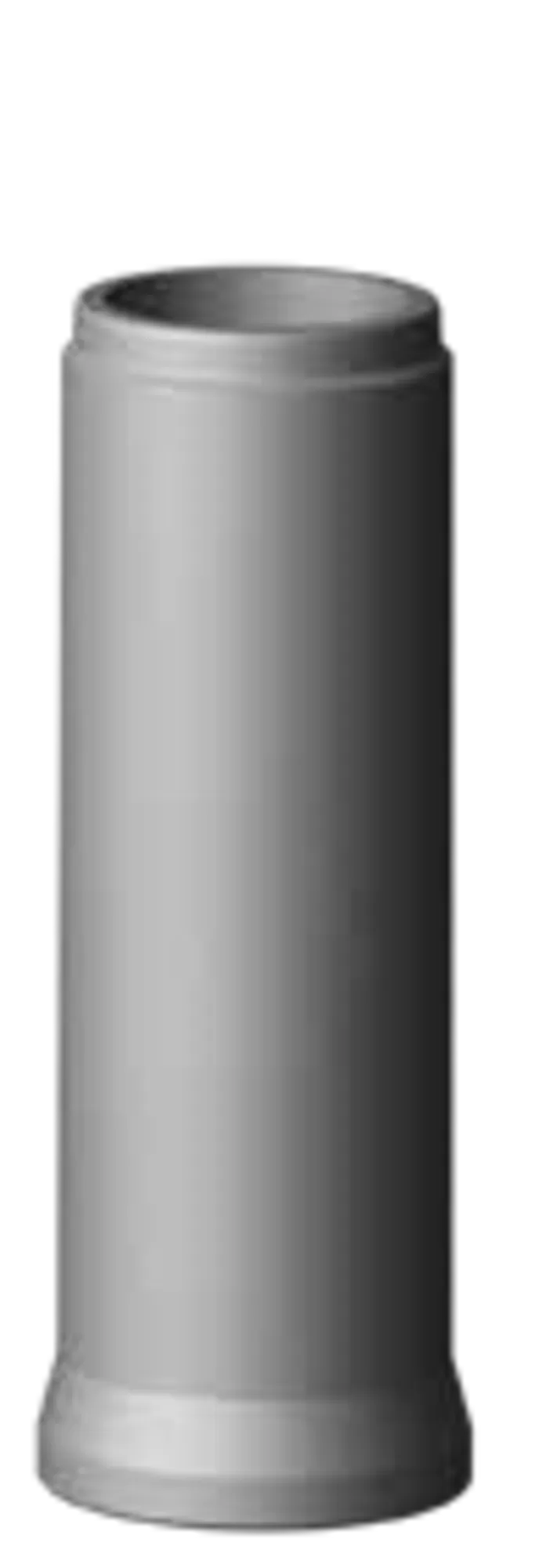

Бетонные изделия

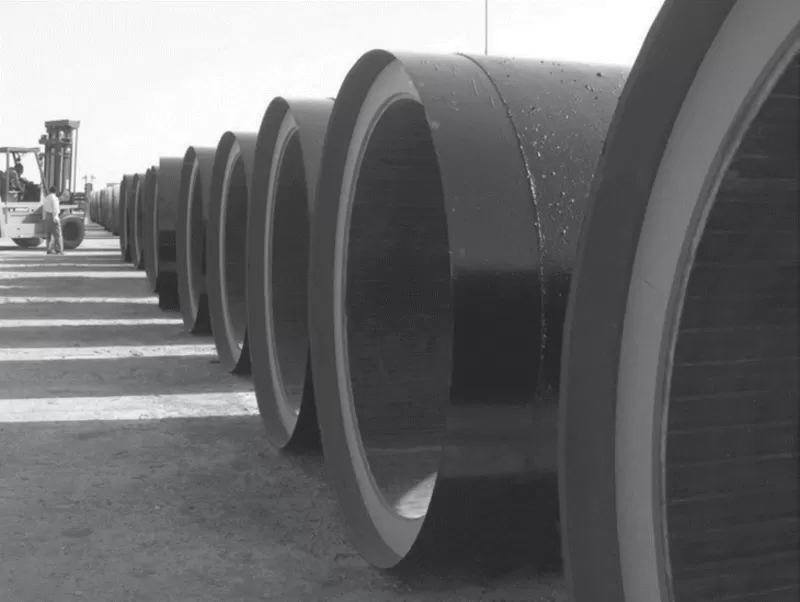

Армированные/неармированные трубы
Трубы для домкратов

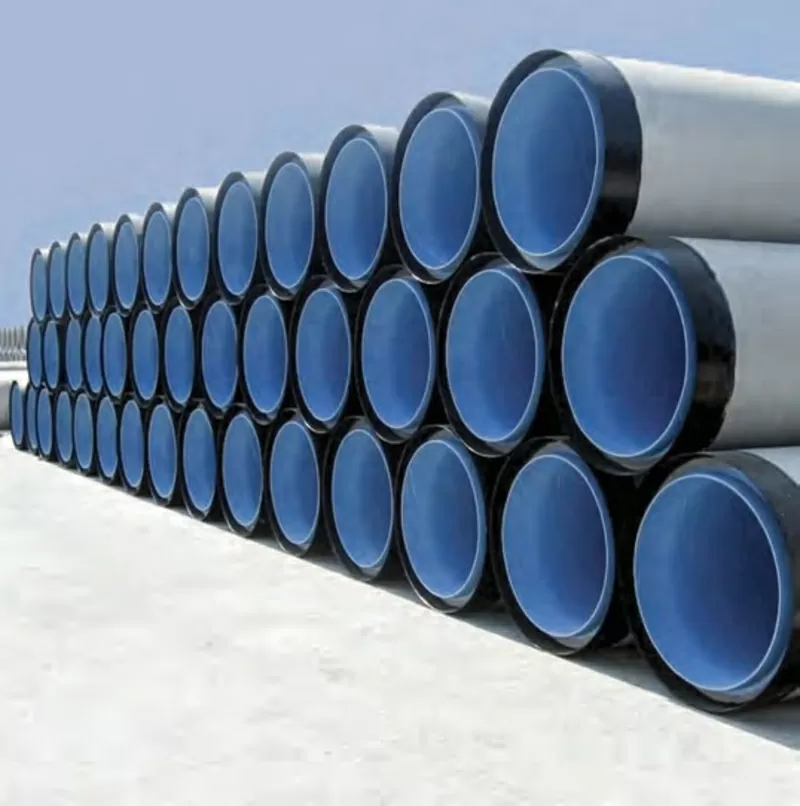

Футерованные трубы

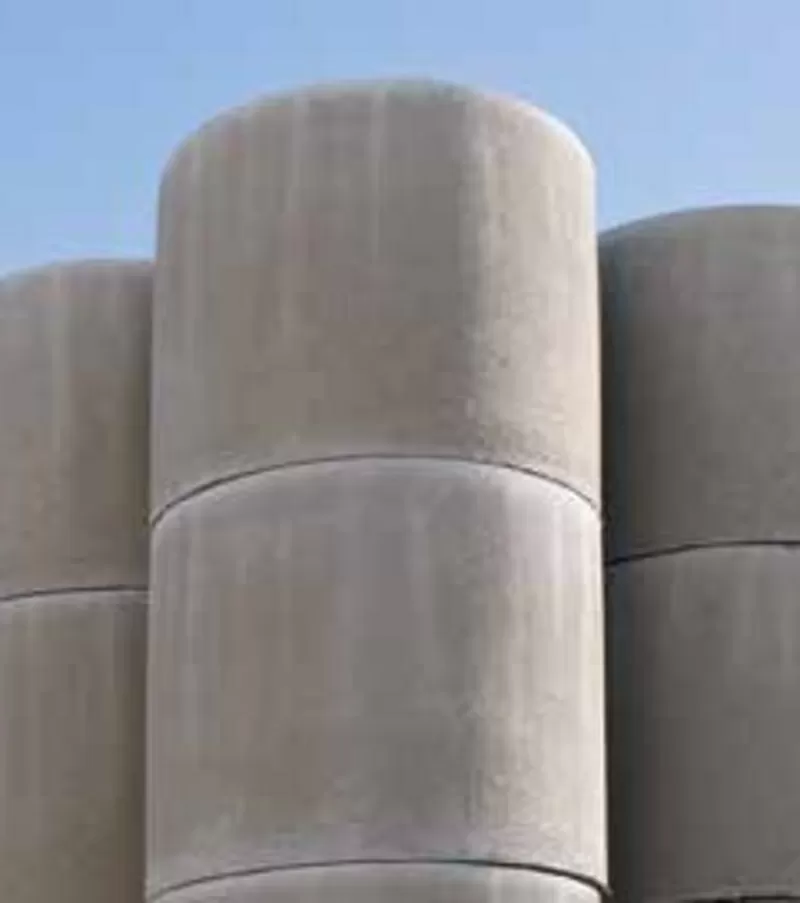

Стояки колодцев
Возможные конструкции соединений (типичные)
Соединения с одинарным смещением резиновых колец
Соединения с прокатными кольцами
Интегрированные соединения с резиновыми кольцами
Стальные муфтовые соединения для труб для домкратов
Притворные соединения
Гладкостенные соединения

Размеры продукции - Диаметр
Диаметр труб от 300 мм до 1500 мм (от 12” до 60”) и до 2000 мм (78”) для колодцев

Длина продукции
От 0, 5 м до 2, 5 м (от 2’ до 8’).

Модель машины для производства
Доступны изделия длиной до 3, 0 м (10 футов)

Индикативная производственная мощность (единиц/час) 4-12 шт.
Производственные показатели для труб диаметром 300-900 мм (12”-36”) основаны на неармированных изделиях.

VIHY MULTICAST SCC 150
Производственная система с большой гибкостью для производства, например, армированных и неармированных бетонных труб, круглых и некруглых труб с раструбом или без него, с предварительной подложкой или без нее, люков и конусов. Кроме того, с помощью системы можно изготавливать коробчатые водопропускные трубы и трубы, облицованные изнутри Стеклопластиковой облицовкой.
Система поставляется как стационарная производственная единица с литьем Под уровнем пола.

Трубы обычно расформовываются и транспортируются с помощью мостового крана. Прессовочное/качающее устройство устанавливается на поворотном рычаге. Для производства труб требуется только 1 оператор.

Диапазон производства
Внутренний диаметр трубы: ø300-1500 мм
Макс. наружный диаметр трубы: ø2360 мм
Макс. наружный диаметр раструба: ø2420 мм
Эффективная длина: от 500 до 3000 мм

Индикативная производственная мощность (единиц/час) 4-12 шт.

Особенности производства:
Смена с одного диаметра на другой может происходить примерно за 30-45 минут.
